JNX для чайника

(або опис одного, порівняно простого, способу отримання JNX мапи нетипового виду)

Розвиток портативних навігаційних систем на нинішній момент призвів до стану, коли поряд зі звичайними мапами (векторними - «класика жанру» чи растровими - «данина традиціям картографії») в мобільних навігаційних пристроях нових моделей вже можна використовувати космосвітлини.
Для цього компанія Garmin організувала сервіс BirdsEye™ Satellite Imagery для завантаження супутникових світлин високої роздільної здатності у портативні Garmin GPS нового покоління. Оскільки згаданий сервіс платний, то з метою захисту цієї статті доходу процедура завантаження зображень BirdsEye™ є «іменною», здійснюється по підписці та за відповідну плату.
Додатково присутній ще один момент: для згаданого сервісу Garmin розробив свій спеціальний JNX - тайловий формат мап із супутникових знимків. Вищенаведене серйозно ускладнює життя пересічного українського туриста і частково тих, хто може собі дозволити передплачувати такий сервіс, адже територія українських Карпат на разі не повністю покривається супутниковими знимками DG високої резолюції (а саме космодані DG використовуються сервісом BirdsEye™ Satellite Imagery). Проте не все так сумно і прикро. Прошивки пристроїв «патчаться», а структура закритого формату JNX de facto «is hacking».

Існують кілька способів (простих і не простих) отримання файлу JNZ. Як «заготовка» може братися мапа із зібраної мозаїки тих же, високої роздільної здатності, знімків земної поверхні.
Але хто бачив навіть оригінальну JNZ мапу від BirdsEye™ Satellite Imagery мабуть звернув увагу на два моменти:
1. Оптимальне мірило для роботи з такою мапою: 30-120. Крайнє значення, при якому ще щось корисне місцями можна розрізнити на дисплеї GPS це 300 - 500 . При мірилі 2км взагалі маємо зелену кашу, ну це і зрозуміло - основа реальні світлини місцевості, об’єкти котрої при віддалені нівелюються.
2. Наявність геомісць з недостатньою деталізацією. Це як внаслідок хмарності у день сканування території, так і за фактом відсутності супутникової зйомки високої резолюції в компанії DG як такої в тих чи інших регіонах.

У зв'язку з нюансом 1. не зле було б, якби на менш детальних масштабах відображалися не самі супутникові знимки, а якесь інше інформативніше схематичне покриття (приміром мапа Генштабу СРСР чи покриття Рельєф Google, або в зоні міст мапа Wikimapia , … тощо)
Ну оскільки не DG єдиним… наповнені простори космосу, то момент 2. мав би «лікуватись» заміною відповідними тайлами із інших джерел .

При ретельнішому ознайомленні з JNZ форматом в таблиці, де порівнюють формат JNZ з форматом KMZ, одразу в першому рядку читаємо: "количество уровней детализации - до 5". Звідси припускаю, що 5 рівнів деталізації дозволяють реалізувати побажання 1., причому кожному рівню може відповідати окремо своя основа-мапа. Відповідно в один JNX файл дозволено «закатати» до 5-ти таких базових, з різних джерел, мап. А самі мапи будуть відображатися на дисплеї GPS лише при єдиному, тільки їм притаманному масштабові.

Наприклад, на 800m-500m відображається Рельєф Google з горизонталями, водним покриттям, населеними пунктами, а «опустився нижче» на детальніший рівень (200m-…-80m-…-30m-…) і з'явилося реальне супутникове покриття місцевості. Забігаючи наперед, зауважу, що практично достатньо двох-трьох різних мап , а рівнів бажано по-максимуму (5).
Побажання 2., а в таблиці це п. 5: "источник изображений - только служба BirdsEye", відпадає само по собі, за умови що ми «пропатчились» і уміємо створювати JNX зі «свого» картографічного матеріалу, останнім зараз і пропоную зайнятися.

Для нашого завдання згодяться:
- SAS.Планета - власне а який інструмент ще простіший, доступніший, інтуїтивніший і зручніший в роботі із різноманітними картосервісами?!
- MOBAT2JNX - ну зовсім маленька фішка, необхідна для створення JNX, низький уклін автору .
- QLandkarte GT - такий собі «view»_ер для перегляду різноманітних GPS мап, у тому числі і JNX.

Додатково:
а) jnxscale - "приблуда", щоб змінювати "до кольору, до вибору" Scale Factor, значення якого впливає на відображення jnx-мапи на дисплеї вашого девайса. Дана програмка не є обов’язковою .

Детальний опис

(усі піктограми клікабельні; читачі, що володіють необхідними знаннями, можуть пропускати пояснення)

Підготовка тайлів, завантаження:

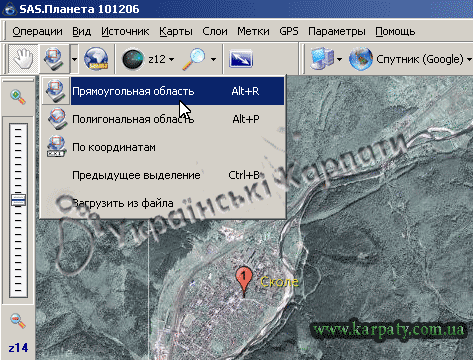

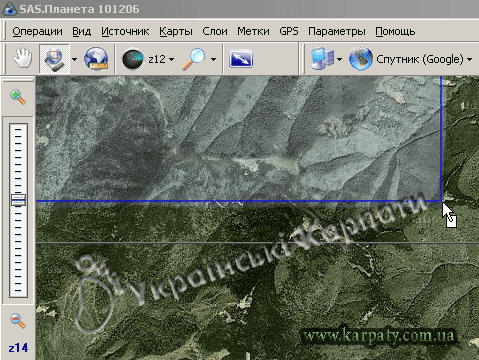

-в SAS.Планета прямокутним виділенням окреслюємо територію майбутньої JNX мапи і завантажуємо z18, z17, z15 супутникового покриття Google чи DG. Також одержуємо тайли z13 «візікомовського» та z10 «Генштаб_10км» покриття

Якщо ви уже давній поціновувач безкоштовної SAS.Планета то мабуть завантажили не один GB тайлів високої роздільної здатності z17-1,6м\пікс z18-0,8м\пікс ; z19-0,4м\пікс) від «Спутник (Google)» чи «Спутник (DigitalGlobe)» і, можливо, маєте поновлення від Google, що порівняно недавно відбулося на території Сколівського р-ну (Львівська обл.) . Поновлення цінне, це досить велика територія з високою роздільною здатністю з безпроблемним доступом і без жодної хмаринки. Отож, запускаємо SAS.Планету і вибираємо цю цікаву область для типу карт «Спутник (Google)» за допомогою комбінації швидких клавіш Alt+R або: , - "Прямоугольная область". Далі вказуємо курсором у верхній лівий кут області і прямуємо до правого нижнього кута. Після вибору території покриття нашої мапи з’явиться віконечко "Операции с выделенной областью", доречно зберегти координати щойно виділеної області в окремий файл . Потім обираємо потрібний масштаб «z18» і про всяк випадок довантажуємо , можливо відсутні, тайли для вподобаного картосервісу. У мене в окреслену область на z18 увійшло 5772 файлів і довантажило 41 файл (тайл), решта - "Данный файл уже имеется в кеше".
Підозрюю, що не у всіх бажаючих наявний такий потужний кеш (це мій рояль в кущах:), а завантажити п’ять з гаком тисяч тайлів лише для z18 займе досить часу, тому поки там щось вантажиться, ось тут можна завантажити готовий архів кешу z18 згаданих 5772 файлів і розпакувати це у папку …\SASPlanet\cache\SAT\….

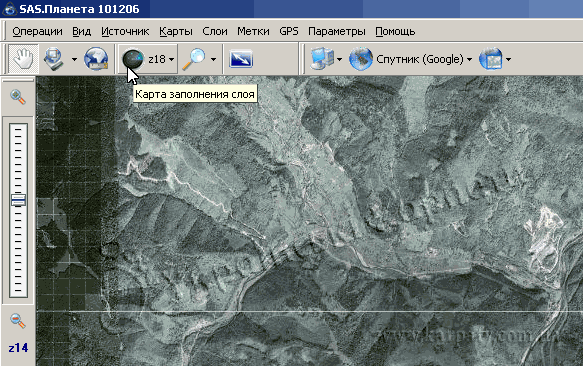

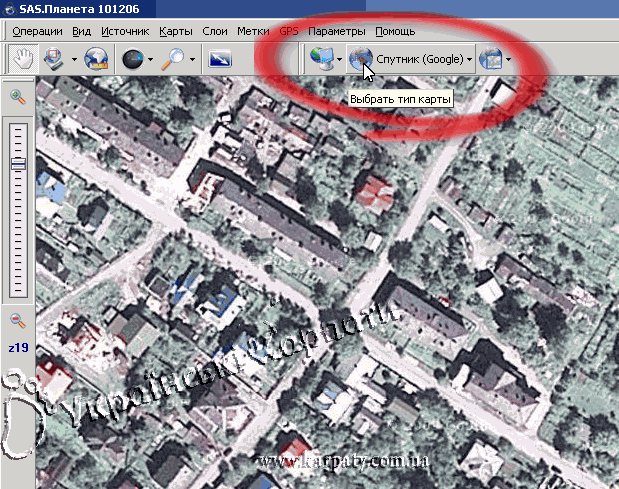

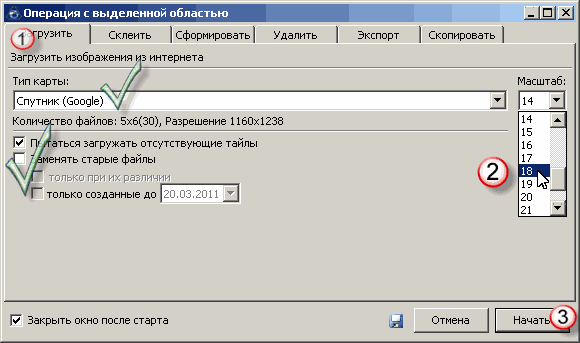

Перевірити повноту покриття наявного на вашому комп'ютері кешу досить просто: тиснемо кнопку і обираємо потрібний шар тайлів (z18), а згодом візуально визначаємось за темними квадратиками, чого нам ще не вистачає.
Крім z18 за моїм задумом потрібно ще z17 та z15 покриття того ж "Спутник (Google)".

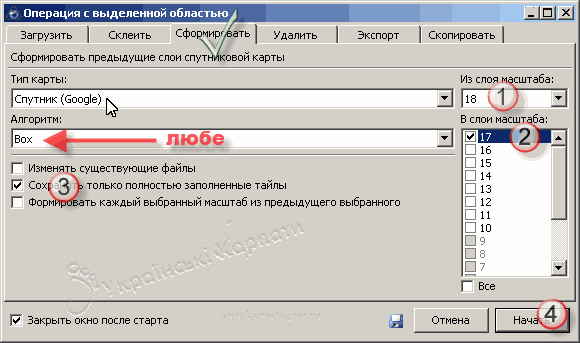

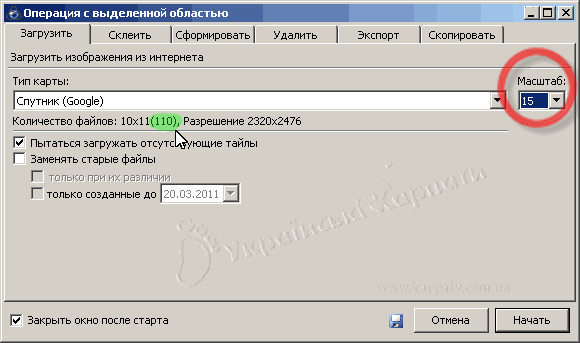

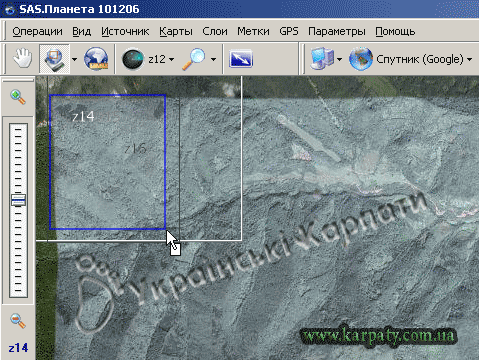

Але, якщо у зоні майбутньої мапи тайлів z15 буде 110, то для z17 це вже 1480 штук. Тому не гаємо часу на завантаження, а формуємо із z18 тайли покриття z17. Зрозуміло, що після такої трансформації у нас по периметру покриття виявиться нестача кількох десятків тайлів z17, адже ми відмітили зберігати лише повні тайли z17. Відсутнє заповнення прийдеться докачати у звичайному режимі, зрештою як і 110 тайлів рівня z15.
Змінюємо тип карт\Локальные карты\Карта Украины и Белоруссии (maps.vizicom.ua) та викачуємо з цього картосервісу покриття z13 а від тип карт\Генштаб\Генштаб 10 км беремо z10, останніх мені прийшлося завантажити аж 1! тайл.

Підготовка тайлів, конвертування, копіювання
-отримані z18, Z17, z15, z13, z10 копіюємо в окрему теку із конверсією типу координат

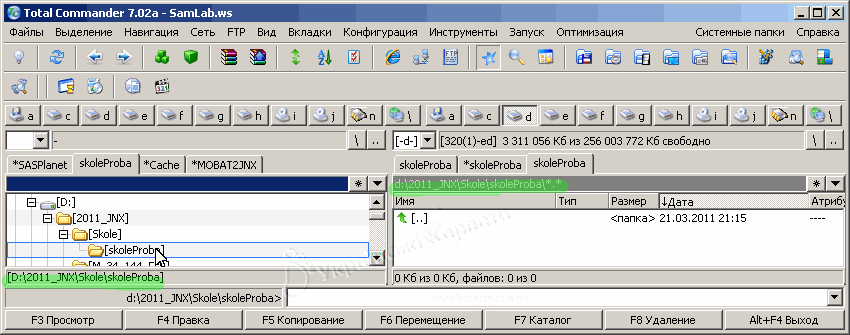

Насамперед визначаємся, де в нас будуть знаходитись робочі тайли для створення JNX, там же десь і буде створена сама мапа. Тому організовуємо окрему папку з назвою, співзвучною з назвою майбутньої JNX мапи.
У мене це папка skoleProba і шлях до неї: D:\2011_JNX\Skole\skoleProba

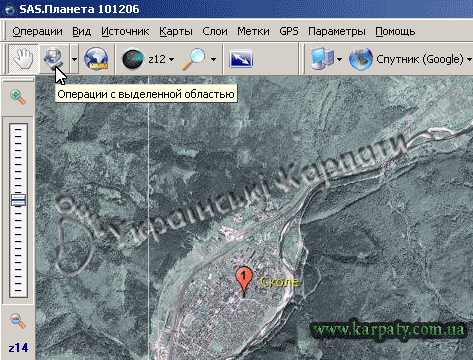

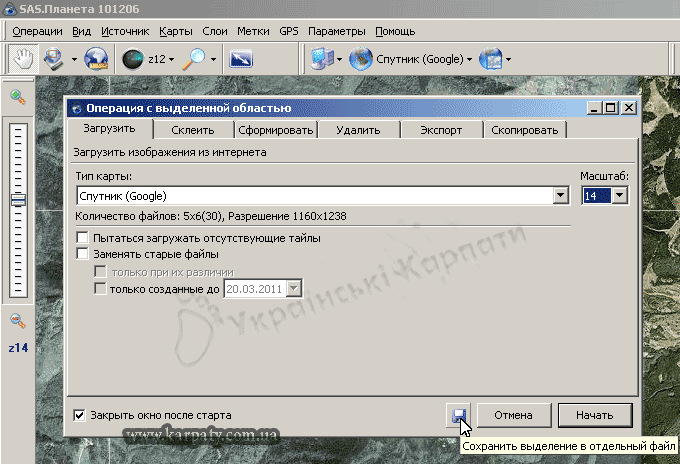

В меню "Операции с выделенной областью" ( \"Загрузить из файла") вибираємо раніше збережений файл граничних координат покриття мапи та завантажуємо.

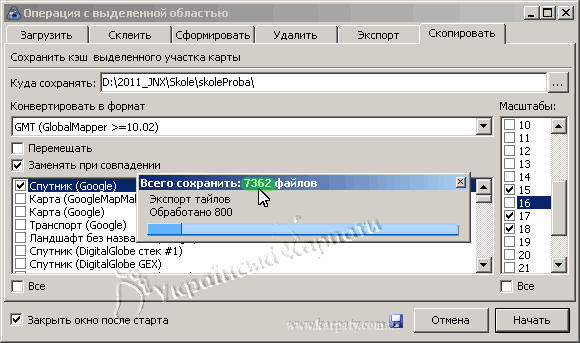

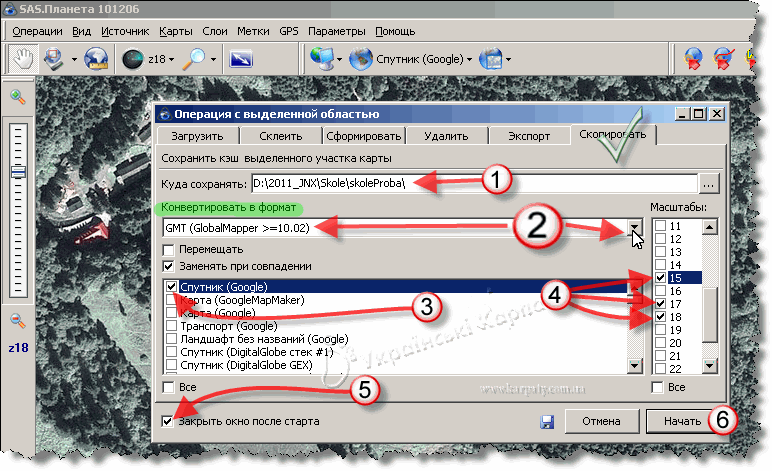

А тепер вже уважно у знайомому віконечку "Операции с выделенной областью" у закладці "Скопировать" робимо наступне :
1)"Куда сохранять" - Вказуємо шлях до попередньо визначеної нами теки (1);
2)"Конвертировать в формат" - Обираємо GMT (GlobalMapper > =10.02)!!! (2);
3)Відмічаємо потрібний тип мап (картосервіс), "Спутник (Google)"(3);
4)Відмічаємо для "Спутник (Google)" z18, z17, z15 (4);

5)Має бути так (5);
6)Перевіряємо і тиснемо кнопку "Начать "(6).

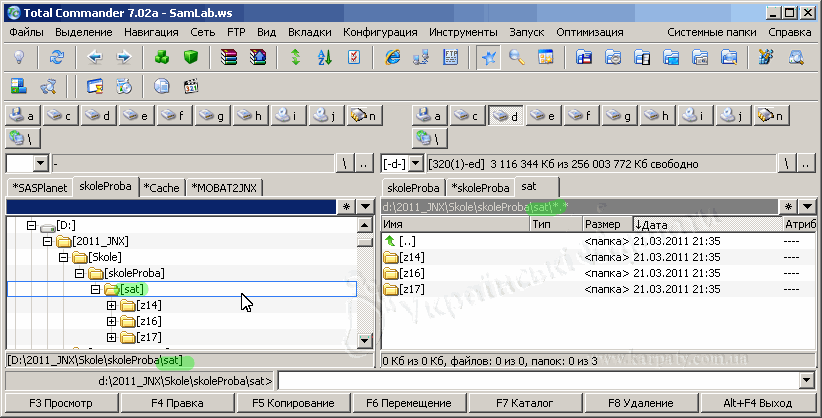

Як результат такої конверсії в папці skoleProba з’явиться каталог «sas» з кешем від супутника Google.

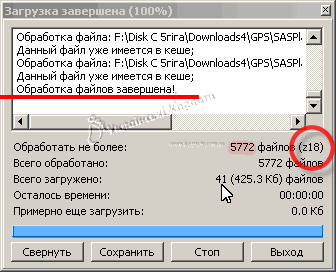

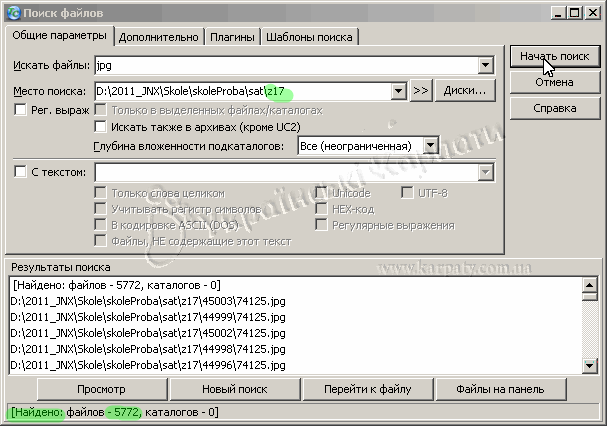

Факт появи z17, z16, z14 замість очікуваних z18, z17, z15 нас бентежити не повинен, це нормально (перевірено : в z17 знаходиться та сама кількість 5772 тайлів, що і в z18 до конверсії).

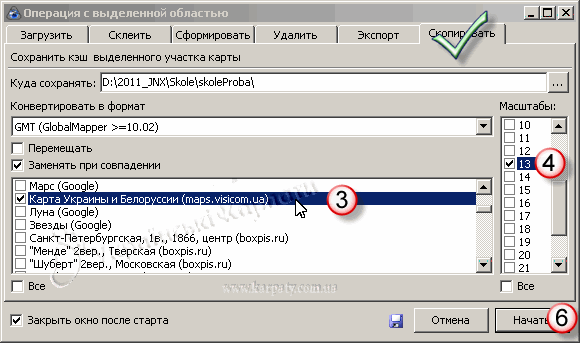

Аналогічно для картосервісу "Карта Украины и Белоруссии (maps.vizicom.ua)"

Конвертовані тайли z13 знайдемо в теці D:\2011_JNX\Skole\skoleProba\visicom_world_ru\z12

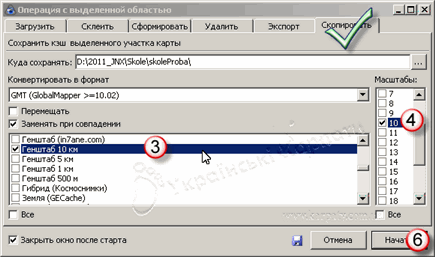

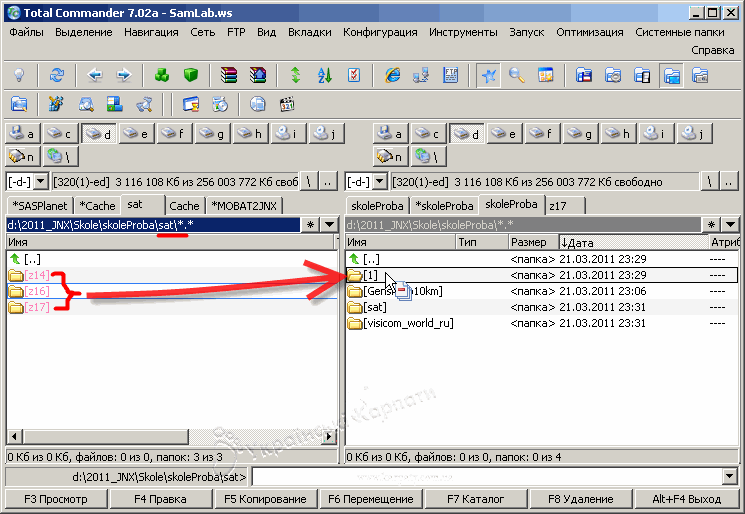

Після заключної конверсії z10 для «Генштаб 10 км» про програму SAS.Планета можна забути, а новостворені z17, z16, z14, z12 та z9 збираємо в якусь одну папку .
Ці п’ять покрить z17, z16, z14, z12, z9 і будуть відповідати п’яти рівням деталізації нашої JNX мапи. Нагадаю, що три детальніші рівні (z17, z16, z14) належать одній мапі "Спутник (Google)", два інших рівні, відповідно, зображенням "Карта Украины и Белоруссии (maps.vizicom.ua)" та "Генштаб 10 км".

"Монтування" JNX
-Запускаємо з командного рядка, передньо інстальовану, програмку MOBAT2JNX :
C:\Garmin\GmapTools\MOBAT2JNX>mobat2jnx D:\2011_JNX\Skole\skoleProba\1 -sas

Формат командного рядка для MOBAT2JNX передбачає після шляху до папки з тайлами (D:\2011_JNX\Skole\skoleProba\1) прописати параметр "_-sas", це підкаже програмі MOBAT2JNX, що працюємо з типовим кешем програми SAS.Планета.
Перша ж частина команди (C:\Garmin\GmapTools\MOBAT2JNX>mobat2jnx), власне, вказує шлях до виконавчого файлу mobat2jnx.exe .

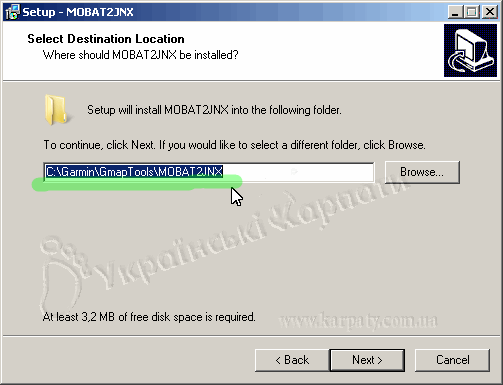

Так як я, маючи купу дисків і безліч прог, вже забув, куди встановив MOBAT2JNX, то на разі не став заморочуватись з пошуком, а просто імітував повторну інсталяцію і дізнався де прописалась ця програмулька:).
Запускати MOBAT2JNX мені зручно з Total Commander (ТК ), для цього:

а) на лівій панелі ТК переходжу в папку MOBAT2JNX (1), при цьому в нижній лівій частині вікна ТК пропишеться шлях (2).
б) (3) вписую чи вставляю (copy&paste) у рядку-віконечку що праворуч, поряд команду: mobat2jnx.exe D:\2011_JNX\Skole\skoleProba\1 -SAS і тисну а-ля Enter (клавіатура) .

В папці "1"(4)почалося тривале таїнство творення JNX. Про це свідчить поява чорного віконечка роботи командного рядка. Ну а оскільки любому таінству шкодить публічність, то маленька порада, щоб не вректи, на панелях ТК вміст папки "1" відображатись не повинен. Для цього навіть буде достатньо у правій панелі перейти на інший диск.

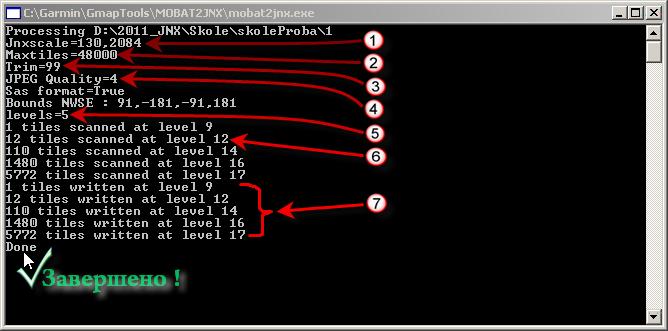

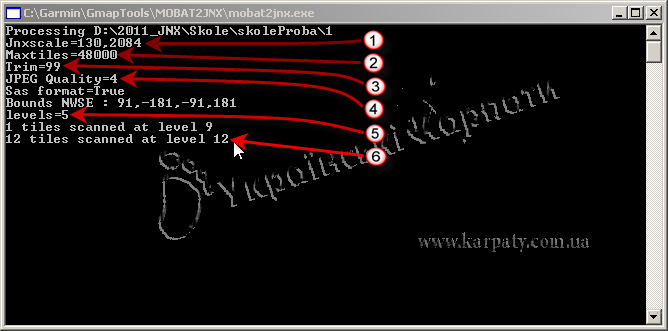

Поки не з’явилось повідомлення "Done", а ця подія відбудеться не скоро, раджу, не поспішаючи, переглянути пункти (1)… (7) . Особливо звернути увагу на (7) , щоб зійшовся «дебет з кредетом» на усіх рівнях.

Якщо ж вам не судилось побачити такого віконечка, то почніть монтування заново, але ретельніше, у відповідності із скрінами.

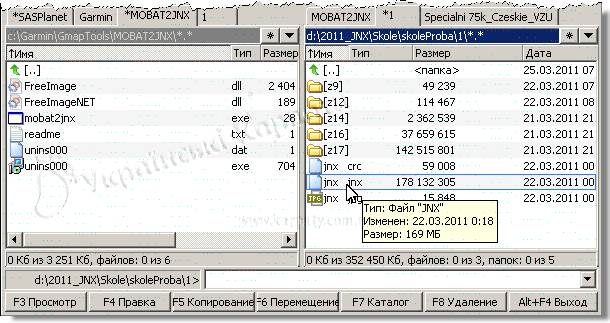

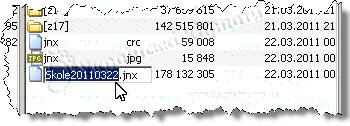

В папці D:\2011_JNX\Skole\skoleProba\1 у мене (сподіваюся, також і у вас) сформувався жаданий JNX файл на 169 (178) мб, який я перейменовую на Skole20110322.jnx .

Тепер здалось би переглянути десь цей фай- мапу JNX. Звісно, що в основній програмі від Garmin BaseCamp це зробити без змін в реєстрі неможливо, тому для оцінки результату скористаємося альтернативою -QLandkarte GT.
Програма по замовчуванню прописується за адресою "C:\Program Files\QLandkarteGT\" і запускається файлом QLandkarte GT.bat.

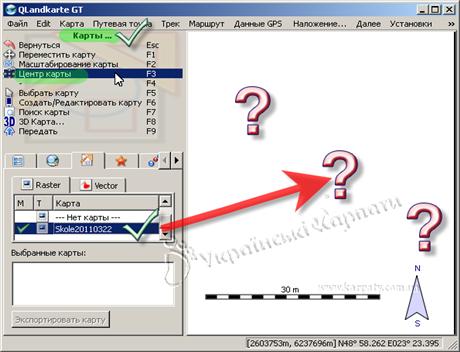

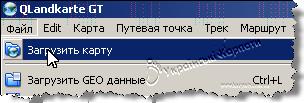

Після типового: Файл\Загрузить карту… , щоб обзервувати вибрану мапу рекомендую з основного меню "Главное"… функціональною F1 перейти в меню Карты… а там вибрати Центр карты F3 і буде так добре.

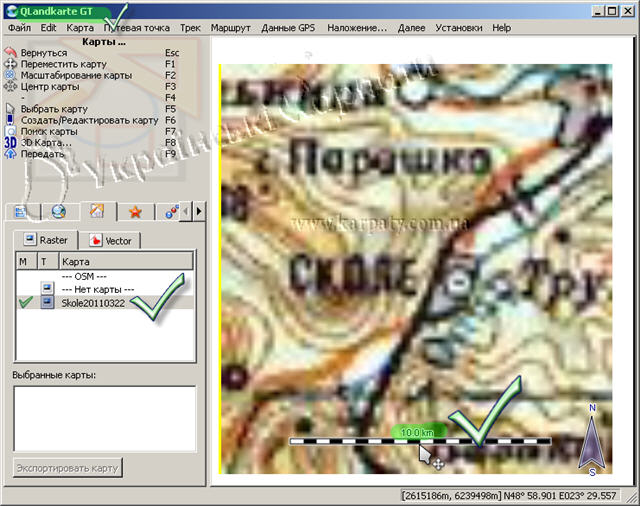

Поскролимо мишкою до мірила 10 км, з нього, при стандартних параметрах , починається відображення першого рівня нашої мапи , це тайли z9, покриття Генштаб 10км .
Дальше при мірилі 1км з’являється maps.vizicom.ua

,

а при 300м і нижче бачимо деталізоване супутникове покриття картосервісу Google:

.

Мати в своєму GPS-сі мапу з відображенням димарів на людських хатах - це, напевне, «круто» і, чесно кажучи, я сьогодні від цього факту дещо спантеличений.

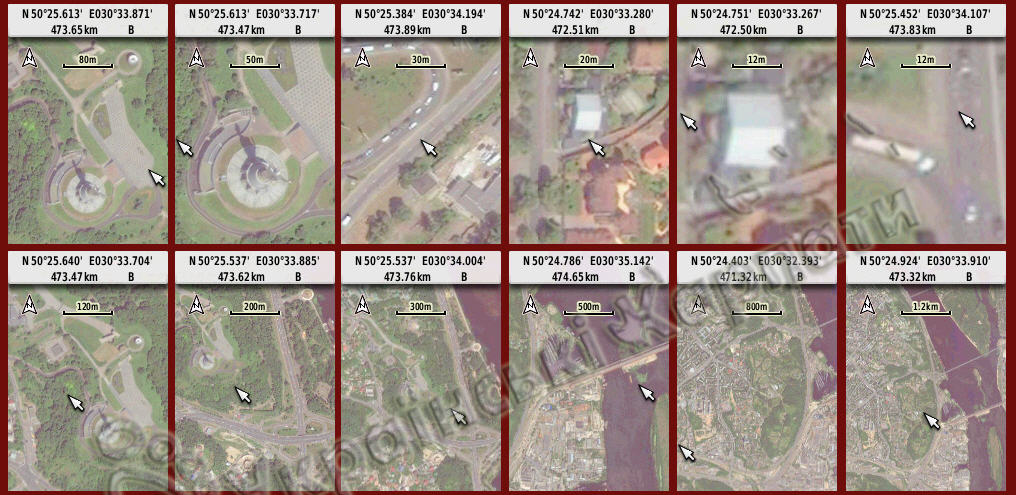

Але фактично завдання виконано, ми отримали мапу JNX та ще й виду «три в одному», правда є одна особливість, на дисплеї реального GPS зображення мапи може відтворюватися в інших масштабах ніж в QLandkarte GT.

8km - пусто;

5km...1.2km- Генштаб

maps.vizicom.ua - 800m...300m

5m ...200м супутник Google

*мапи JNX повинні знаходитись в Garmin GPS за шляхом ...:\Garmin\BirdsEye\.

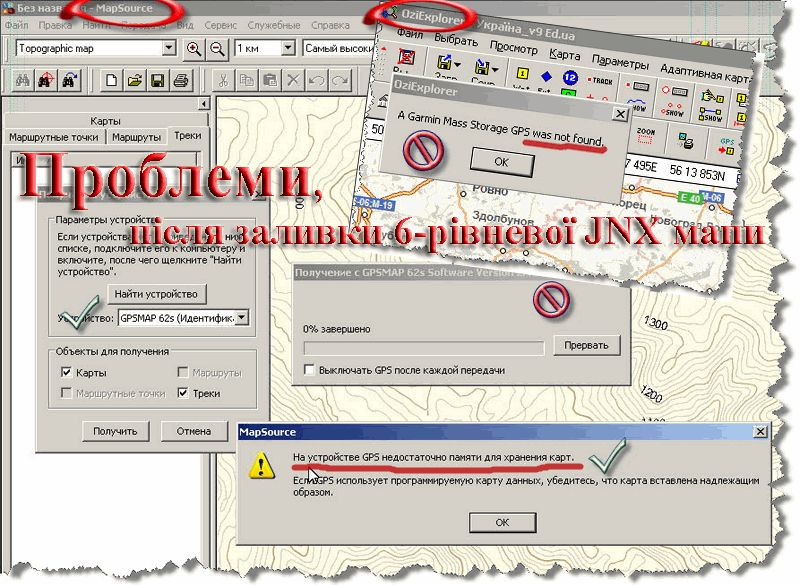

**Рекомендую новостворену мапу для остаточного тестування закидати на SD картку, у випадку "не правильного" JNX, це вбереже навігатор від поломки.

Додаток

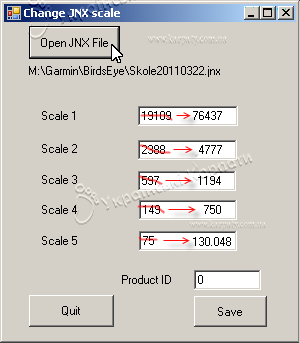

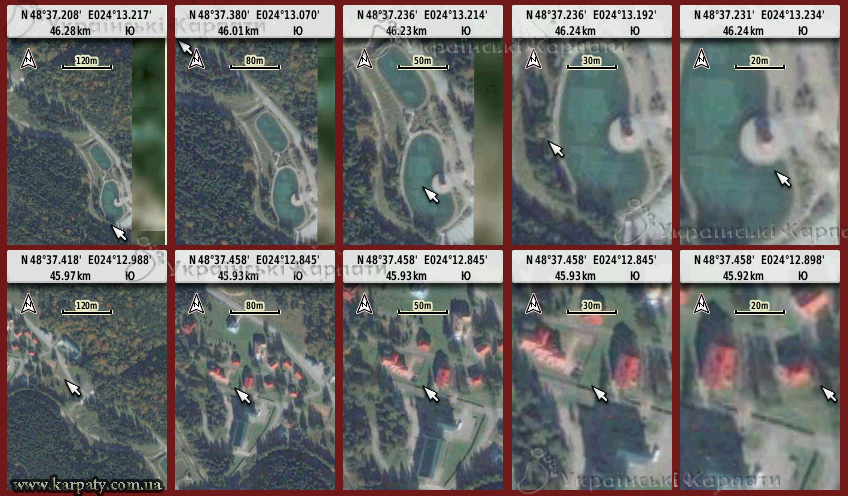

Як на мене, то в деяких масштабах (30m, 80m, 120m …) наша мапа відображається якось розмито, не так, як наприклад при 20m та 50m . Якщо це для нас критично, то довести до ладу новостворену мапу поможе програмка jnxscale
Інтерфейс її - простіше не буває, якихось особливих рекомендацій не можу дати, але кілька пассів і результат у всій своїй красі: діапазон масштабів розширився, чіткість покриття супутник Google покращалось:

5m...300m супутник Google

maps.vizicom.ua - 500...1.2km

20km...2km - Генштаб 10км

Таким чином, використовуючи особливість тайлового формату мап JNX, нам вдалося реалізувати озвучену в перших рядках статті ідею, а відтак обійти заборону "source of images- BirdsEye service only"

Березень 2011

 Матеріал підготував (написав): Ed ua
